1
自動電壓調節器是由AC-DC-AC變換器、刀開關QS
2、性能特點
? 采用新型電力電子技術，電壓無極調節，調節精度高，調節過程不閃斷。
? 變換器功率部分采用LCL濾波方式
? 可按用戶要求調節補償電壓，調壓速度可以設置，且采用分相控制獨立調節輸出電壓，適應嚴重不平衡負載。
? 變換器采用模塊化設計，維護方便、擴展性好。
? 具備過載保護、軟/硬件過流保護、電網過/欠壓保護、過溫保護、頻率異常保護等，提高供電的可靠性。
? 具備限流輸出功能，能夠持續有效補償，不因超載而退出運行。
? 具有故障報警及記憶功能
3、型號與外觀

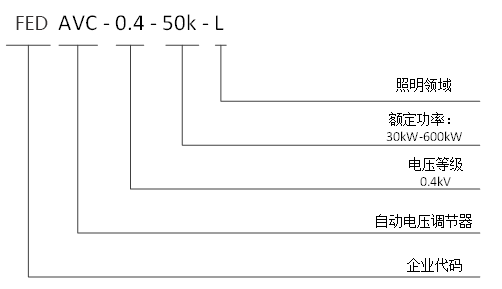

型號說明
自動電壓調節器
4
項目
單相220V系列
三相380V+N系列
海拔高度
≤1500米
≤1500米
環境溫度
-20～+50℃
-20～+50℃
相對濕度
≤90%，月平均最低溫度25℃表面無凝露
≤90%，月平均最低溫度25℃表面無凝露
污穢等級
Ⅲ級以下
Ⅲ級以下
工作電壓
AC220V（-20%～+20%）
AC380V（-20%～+20%）
工作頻率
50Hz±5%
50Hz±5%
輸出
輸出電壓
220V±1%
220V±1%
調壓方式
無極、無觸點
無極、無觸點
調節方式
分相調節
分相調節
諧波電壓畸變率
≤1%
≤1%
效率
≥95%
≥95%
功率因數
0.5 滯后到 0.7 超前
0.5 滯后到 0.7 超前
SCR旁路
有
有
顯示
7寸觸摸屏
7寸觸摸屏，提供參數設置
噪音
≤65dB
≤65dB
通訊方式
4路RS485通信接口（支持 GPRS/WIFI 無線通訊）
4路RS485通信接口（支持 GPRS/WIFI 無線通訊）
保護功能
過載
過載
散熱方式
強制風冷
強制風冷
進線方式
上進線
上進線、上出線
防護等級
IP20
IP20
5、規格型號
整柜裝置型號
常用型號
額定功率（kW）
系統電壓（V）
外形尺寸：寬*深*高
冷卻方式
FED AVC-0.4-30k-L
30
400
600*400*1000
強制風冷
FED AVC-0.4-45k-L
45
400
600*400*1000
強制風冷
FED AVC-0.4-60k-L
60
400
750*550*1400
強制風冷
FED AVC-0.4-90k-L
90
400
750*550*1400
強制風冷
FED AVC-0.4-120k-L
120
400
900*700*1800
強制風冷
FED AVC-0.4-150k-L
150
400
900*700*1800
強制風冷
